控制儀表(control instrument )，自動控制被控變量的儀表。它將測量信號與給定值比較后，對偏差信號按一定的控制規律進行運算，并將運行結果以規定的信號輸出。工程上將構成一個過程控制系統的各個儀表統稱為控制儀表。

在化工生產中，又稱控制器或調節儀表。是將被控變量按一定度自動控制在設定值附近的化工儀表。它把所需控制的被控變量的測量值與要求的設定值進行比較，得出偏差，按照一定的函數關系(稱為控制規律)發生控制作用，操縱控制閥或其他執行器以實現對生產過程的控制。在化工生產中常見的被控變量有溫度、流量、壓力、液位和成分等。常規的控制儀表內部用模擬信號聯系和運算，故稱模擬控制儀表，也稱調節器?？刂苾x表內部用數字信號聯系和運算的，稱為數字式控制儀表，也稱數字調節器。

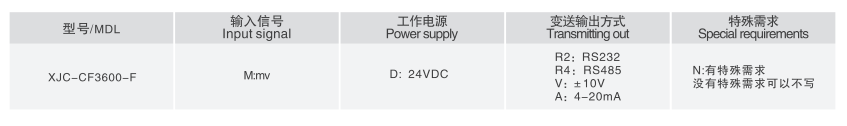

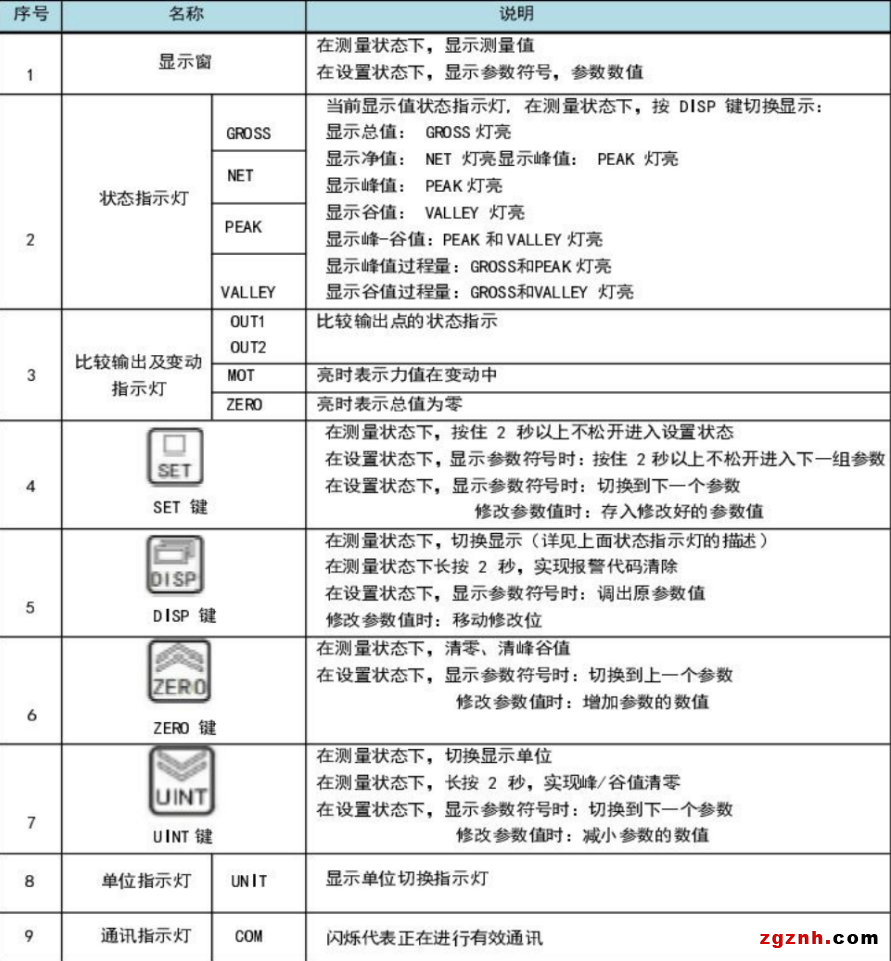

設備按鍵介紹

注意：顯示窗口狀態指示燈與比較指示燈，顯示值狀態指示燈，在測量狀態下，按 DISP 鍵切換顯示值

按鍵介紹

接線定義

DC+:+24V DC-:-24V

EXC+：傳感器電源+（紅線）

EXC-：傳感器電源-（黑線）

SG+：傳感器信號+（綠線）

SIG-：傳感器信號-（白線）

變送+：模擬量輸出+

變送-：模擬量輸出-

GND：232地線接口

發/B-：232或485通訊接受端

收/A+：232或485通訊發送端

DI：開入信號（默認清零）

D01：OUT1輸出報警端

D02：D02輸出報警端

PD-:輸出供電負端接-12V/-24V

PD+:輸出供電正端接 +12V/+24V

注意：

輸出方式分為模擬量輸出及數字量輸出

該功能為選配功能

需根據現場使用情況選擇對應輸出功能

儀表報錯說明：

（1）ERROR1：清零操作時，當前重量顯示不穩定或超過清零范圍參數設定值，清零操作失敗。

（2）ERROR2：表示增增益標定時的增益 mV 值 CALF ≤ 零點標定時的零點 mV值 CAL0。

（3）ERROR3：儀表最大量程 Fr 設置不合適，（Fr／Fd）＜100 或（Fr／Fd）＞200000。

（4）ERROR4：增益過低導致顯示不穩定或者誤差，或靈敏度過低。

（5）ERROR5：折線參數不符合要求
