什么是扭矩傳感器
扭矩傳感器是根據變阻器應變?yōu)槊舾性c集成電路芯片構成的產品，簡易地說便是一種可以測量扭矩、轉速機的儀器設備，并且還能夠把扭矩的物理變化變?yōu)榈臄?shù)據信號。

常用的動態扭矩傳感器主要有以下這些： 首先是電感式扭矩傳感器：該種類型的傳感器主要是采用了一種非接觸的測量方式，這種扭矩傳感器的壽命較長，可靠性高，不易受到磨損。其次是電位計式扭矩傳感器：該種類型傳感器按照類型可以分為齒輪式，扭桿式，旋臂式。而其中扭桿式測量結構簡單、可靠性能相對比較高，在早期應用比較多。該類型的傳感器都屬于接觸式，存在磨損，降低了其性能。

還有一種就是金屬電阻應變片式：該種類型扭矩傳感器主要是在彈性軸上粘貼應變片組成測量電橋，而當彈性軸受扭矩作用時，它會產生一種微小變形后而引起電橋電阻變化，而應變電橋電阻的變化轉變?yōu)殡妷盒盘?hào)的變化從而實現我們想要的扭矩測量。但是，該種類型扭矩傳感器受應變片材料及穩壓電源精度影響較大。

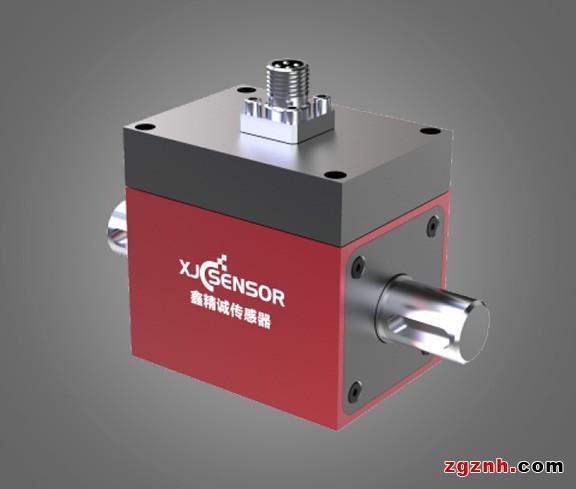

XJC-DN-2002

●經過高低溫補償，溫度特性好；

●非接觸式結構，無磨損；

●采用電阻應變式原理，精度高；

●可定制8000r/min；

●通訊方式多樣；

●采樣頻率高，響應速度快，抗干擾能力強；

●帶清零功能及測速功能；

●輸出正反扭矩信號；

●扭轉剛度大，抗過載能力強。


扭矩傳感器的安裝方法
使用環境：
扭矩傳感器應安裝在環境溫度為0℃～60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。

維護與保養：

• 每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。

• 應儲存在干燥、無腐蝕、室溫為-20℃——70℃的環境里。

注意事項：

• 安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。

• 聯軸器的緊固螺栓應擰緊,聯軸器的外面應加防護罩，避免人身傷害。

• 信號線輸出不得對地,對電源短路,輸出電流不大于10mA 4.屏蔽電纜線的屏蔽層必須與+15V電源的公共端(電源地)連接。

 連接方式：
扭矩傳感器與動力設備、負載設備之間的連接

1. 彈性柱銷聯軸器連接結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-20-70℃。

2. 剛性聯軸器連接如說明書所示，這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。
