壓力變送器是工業實踐中最為常用的一種傳感器，是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。

壓力變送器有電動式和氣動式兩大類。電動式的統一輸出信號為0～10mA、4～20mA或1～5V等直流電信號。氣動式的統一輸出信號為20～100Pa的氣體壓力。

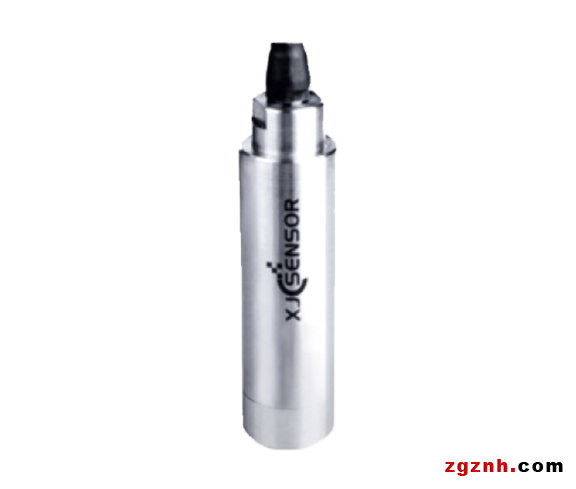

XJC-100YW

?接管嘴和外殼均采用不銹鋼材質

?具有很強的抗腐蝕性和長期穩定性

?寬范圍溫度補償

?多種壓力接口螺紋形式和接線方式

?HART協議板或RS485板

?316不銹鋼

壓力變送器如何選型

 1、首先要確認要測量什么樣的壓力

先確定系統中測量壓力的大值，一般而言需要選擇一個具有比大值還要大1.5倍左右的壓力量程的變送器。這主要是在許多系統中，尤其是水壓測量和加工處理中，有峰值和持續不規則的上下波動，這種瞬間的峰值能破壞壓力傳感器。

持續的高壓力值或稍微超出變送器的標定大值會縮短傳感器的壽命，這樣做還會使精度下降。于是可以用一個緩沖器來降低壓力毛刺，但這樣會降低傳感器的響應速度。所以在選擇變送器時要充分考慮壓力范圍、精度與其穩定性。

2、什么樣的壓力介質

黏性液體、泥漿會堵上壓力接口，溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。以上這些因素將決定是否選擇直接的隔離膜及直接與介質接觸的材料。

 3、壓力變送器需要多大的精度（壓力傳感器精度計算）

決定精度的有，非線性，遲滯性，非重復性，溫度、零點偏置刻度，溫度的影響。但主要由非線性，遲滯性，非重復性，精度越高，價格也就越高。

4、壓力變送器的溫度范圍

通常一個變送器會標定兩個溫確段，其中一個溫度段是正常工作溫度，另外一個是溫度補償范圍，正常工作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍，在超出溫度補償范圍時可能會達不到其應用的性能指標。

溫度補償范圍是一個比工作溫度范圍小的典型范圍。在這個范圍內工作變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出，一是零點漂移，二是影響滿量程輸出。如：滿量程的+/-X%/℃，讀數的+/-X%/℃，在超出溫度范圍時滿量程的+/-X%，在溫度補償范圍內時讀數的+/-X%，如果沒有這些參數，會導至在使用中的不確定性。

變送器輸出的變化到度是由壓力變化引起的，還是由溫度變化引起的。溫度影響是了解如何使用變送器時復雜的一部分。

 5、壓力變送器需要得到怎樣的輸出信號

mV、V、mA及頻率輸出數字輸出，選擇怎樣的輸出取決于多種因素，包括變送器與系統控制器或顯示器間的距離，是否存在“噪聲”或其他電子干擾信號，是否需要放大器，放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備采用mA輸出的變送器為經濟而有效的解決方法。

如果需要將輸出信號放大，好采用具有內置放大的變送器。對于遠距離傳輸或存在較強的電子干擾信號好采用mA級輸出或頻率輸出。

如果在RFI或EMI指標很高的環境中除了要注意到要選擇mA或頻率輸出外還要考慮到特殊的保護或過濾器。

 6、壓力變送器選擇怎樣的勵磁電壓

輸出信號的類型決定選擇怎么樣的勵磁電壓。許多變送器有內置的電壓調節裝置，因此其電源電壓范圍較大。

有些變送器是定量配置，需要一個穩定的工作電壓，因此，工作電壓決定是否采用帶有調節器的傳感器，選擇傳送器時要綜合考慮工作電壓與系統造價。

 7、是否需要具備互換性的變送器

確定所需的變送器是否能夠適應多個使用系統。一般來講這一點很重要，尤其是對于OEM產品。一旦將產品送到客戶手中那么客戶用來校準的花銷是相當大的。如果產品具有良好的互換性，那么即使改變所用的變送器也不會影響整個系統的效果。

8、變送器超時工作后需要保持穩定度

大部分變送器在經過超額工作后會產生“漂移”，因此很有必要在購買前了解變送器的穩定性，這種預先的工作能減少將來使用中會出現的種種麻煩。

9、壓力變送器的封裝

變送器的封裝，往往容易忽略是它的機架，然而這一點在以后使用中會逐漸暴露出其缺點。

在選購變送器時一定要考慮到將來變送器的工作環境，濕度如何，怎樣安裝變送器，會不會有強烈的撞擊或振動等。
