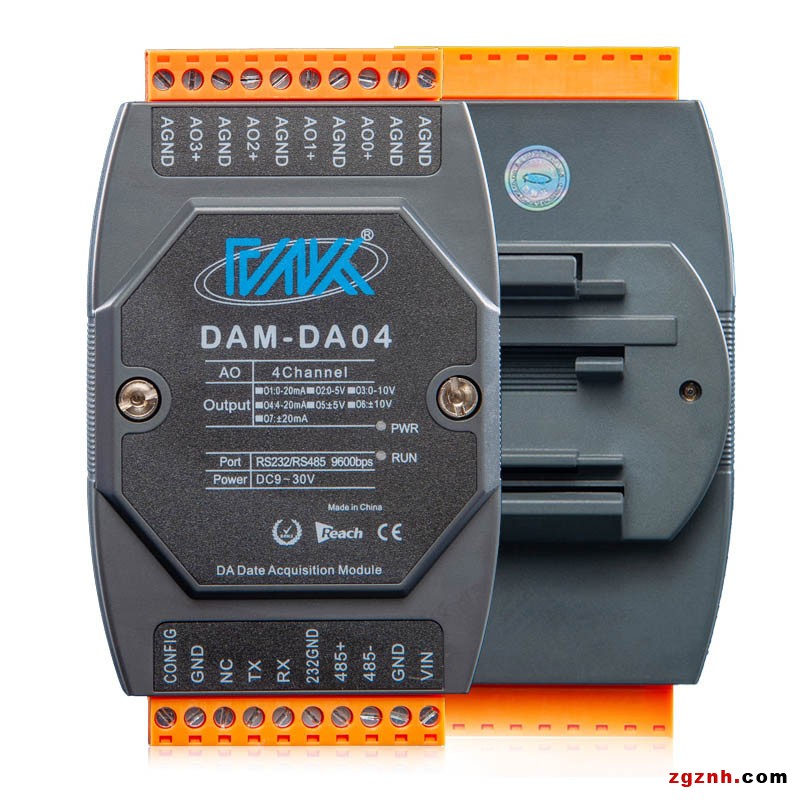

深圳市誠控電子4-20ma模擬量輸出模塊DAM-DA04產品簡介：
DAM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。
提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

DAM-DA04系列產品實現接收主機通過RS-232/RS-485接口給模塊發送的命令，然后通過隔離轉換成模擬信號，用以控制遠程設備。DAM系列產品可應用在RS-232/RS-485總線工業自動化控制系統，可以輸出4～20mA，0～5V，0～10V等標準信號輸出，用來控制工業現場的執行設備。

DAM-DA04是全新一代基于嵌入式系統模擬量輸出模塊，可以獨立輸出4路模擬量信號；模塊采用高性能12位DA芯片，輸出精度可達±0.2%。模塊配置有RS232接口，方便與PC或PLC通信；模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-DA04采用磁隔離技術，有效保障模塊輸出速度、可靠及安全；適用于各種工業控制現場。
產品特性：

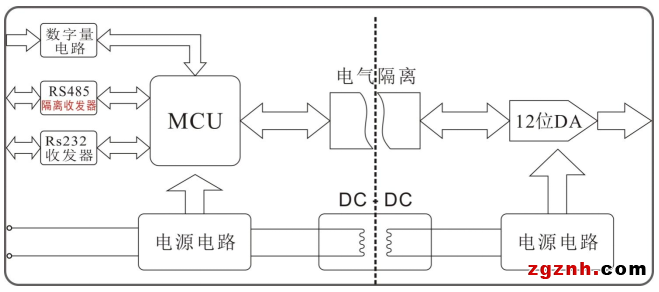

模塊工作原理圖：

 輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 模擬量輸出

DAM-DA04模塊配置有4路模擬量輸出通道，每路模擬量輸出通道可配置獨立量程，常規量程有：0～20mA、0～5V、0～10V，可用于控制電流或電壓型控制設備。

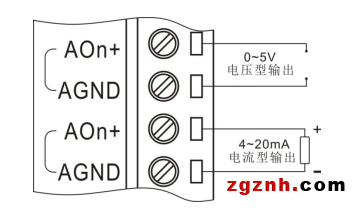

 模擬量輸出接線

 Custom-ASCII數據格式

使用Custom-ASCII命令輸出模擬量數據時可以直接向模塊寫ASCII碼數字，數字可以是整數，也可以是小數，其單位為量程單位，如：量程是0～20mA，那么輸出數據的單位為mA，下面以列表舉例說明：

 Modbus-RTU數據格式

當其模塊工作在Modbus協議時主機可以通過06命令修改模擬量輸出值，也可以通過03命令讀回當前輸出值，具體寄存器地址參見后面“MODBUS地址分配”。

模塊Modbus模擬量輸出寄存器數據與模塊模擬量輸出對應關系為：0x0000～0x0FFF對應輸出R_min～R_max(量程最小值～量程最大值)。

DAM-DA04配置有1路RS232與1路RS485，RS232可以直接與電腦連接，RS485可以單個與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS232連接

DAM系統模塊RS232接口為標準RS232接口，符合相關規范，如圖所示，串口的2腳連接DAM模塊的TX，串口的3腳連接DAM模塊的RX，串口的5腳連接DAM模塊的232GND

DAM-DA04模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

 通信地址

DAM-DA04模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

DAM-DA模塊RS232/RS485支持波特率： 1200，2400，4800，9600，19200，38400，57600，115200；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（0x01～0xFF）、波特率。

 Modbus RTU協議

模塊支持工業標準Modbus RTU協議，可以工作于Modbus從站狀態?？梢詫?shí)現與多種品牌的PLC、觸摸屏、工控機及PC進行通信。

選型表：

提供C#，西門子PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
