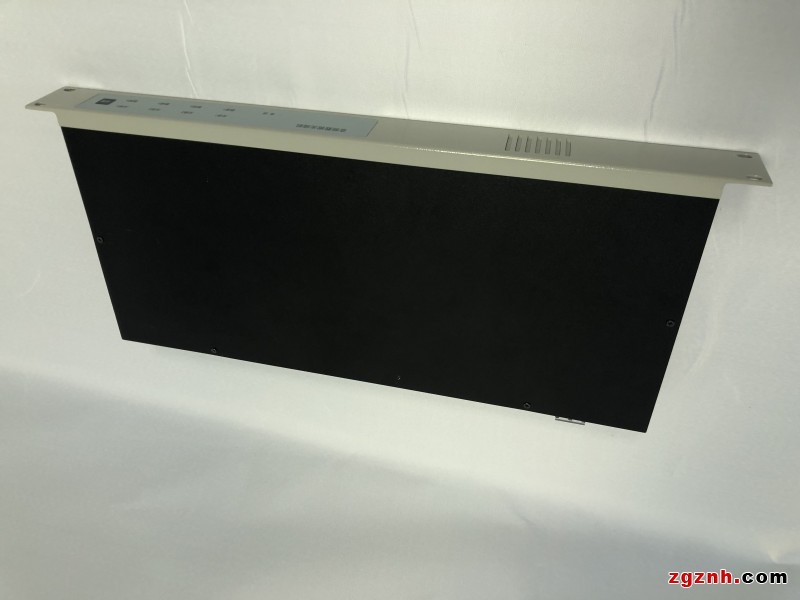

地鐵光纖防爆副機KT9301音頻數據光端機光纖消防電話主機

一、概述：

1）應用范圍：配合消防電話或消防廣播設備，實現音頻數據通過光纖遠距離傳輸；適用

于城市管廊、地鐵、隧道、港口等具有較遠通訊距離需求的場合。

2）本設備分“總機端KT9301/M”和“區域端KT9301/S”，“總機端”一般安放于主控制

室，“區域端”安放于各個區域控制室，“總機端”和“區域端”通過單模光纖連接。

3）“總機端”與“區域端”必需配套使用，且通過光纖直接相連。

4）本機采用直流24V 電源供電，輸入電壓范圍寬，現場取電方便。

5）采用收發一體激光模塊，雙波長復用單模單纖，本機采用FC 插拔式光接口。

5）本設備具有自檢功能，能對顯示器件進行檢測。

6）執行標準：《消防聯動控制系統GB 16806-2006》及第1 號修改單。

二、主要技術指標：

1） 供電電源： DC24V±10％ 電流：≤300mA

2） 模擬信號接口： Mini-DIN6 接口，必須采用專用線纜

3） 光接口： FC 插拔式

4） 工作波長： 1310nm/1550nm

5） 傳輸距離： ≥25km

6） 工作環境： 溫度0～40℃，相對濕度小于95﹪。
