直拉法工藝，又稱柴可拉斯基法（CZ），是半導體晶體生長的主要方法之一，被廣泛應用于太陽能和半導體行業。本文將介紹該工藝的基本原理、工藝流程以及在太陽能和半導體制造領域的應用，重點關注PVA TePla EKZ系列系統在CZ工藝中的優越性能。

（圖片來源于PVA TePla公司官網）

基本原理與工藝流程

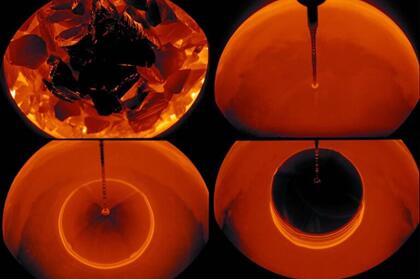

直拉法工藝的基本原理在于通過熔化硅，然后以可控的方式凝結成結晶狀態。以下是該工藝的基本步驟：

原料準備：將高純度多晶硅放置在單晶提拉系統中的石英坩堝中。

加熱熔化：使用電阻加熱器在可控氣氛（氬氣）下對多晶硅進行加熱熔化，使其達到穩定的熔化溫度（約1412℃）。

插入籽晶：在溫度穩定后，插入旋轉的單晶硅籽晶，熔體在籽晶上結晶。

提拉生長：緩慢向上提拉籽晶，形成掛在籽晶上的單晶硅棒。通過調節提拉速度和溫度，確保硅單晶以恒定直徑生長。

太陽能行業中的應用

直拉法工藝在太陽能行業中具有重要地位。太陽能電池板對高純度硅晶體的要求使得CZ工藝成為制備這類晶體的理想選擇。高品質的硅晶體能夠提供優越的結晶狀態，為太陽能電池的性能提供強大支持。

半導體行業中的應用

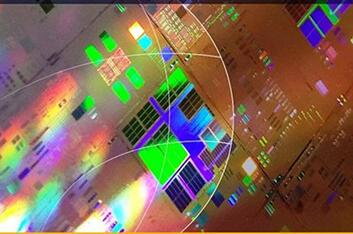

在半導體行業中，直拉法工藝同樣發揮著關鍵作用。制造集成電路和晶體管等產品需要高品質的硅晶體作為襯底材料。通過直拉工藝生產的硅晶體具有均勻的摻雜濃度和良好的晶格結構，為半導體器件的制造提供了可靠的基礎。

（圖片來源于PVA TePla公司官網）

PVA TePla EKZ系列系統：卓越性能的保證

PVA TePla EKZ系列系統是專為CZ工藝量身打造的設備，其優越性能和可靠性使其成為半導體制造商的首選。這一系列系統不僅能夠生產高純度晶體材料，還能夠滿足大規模生產的需求，為半導體行業提供了可靠解決方案。

PVA TePla公司的經驗與專業知識

PVA TePla公司在半導體制造設備領域擁有多年的經驗和專業知識。致力于為客戶提供最佳的解決方案，為半導體行業的發展貢獻力量。在硅晶體制備領域，他們的技術和設備的不斷創新推動著行業的進步。

總體而言，直拉法工藝（CZ）是一種在太陽能和半導體行業中廣泛應用的重要工藝。其能夠生產高品質的硅晶體，滿足客戶對高效生產的需求。隨著太陽能和半導體市場的不斷發展，直拉法工藝必將繼續為這些行業帶來更多的技術進步和商機，為清潔能源和先進電子技術的發展提供強有力的支持。
